拍拍燈IC芯片
一、功能說明
1、供電方式:DC5.0V適配器充電功能DC3.7V鋰電供電,充電時紅燈呼吸閃(檢測DC座電壓),此時其他功能無法操作(充電時禁止其他功能)輸入IO控制端。
2、長按開關機功能:一個手動按鍵開關,長按3秒開機。長按3秒關機,
3、亮度調節功能:開機后紅綠藍三個燈亮50%(53MA)亮度,再短按下70%(80MA)亮度,再短按下100%亮度138MA。一個聲控輸入IO。
4、LED七彩閃燈功能:開機后,輕拍第一下紅燈亮,輕拍第二次紅燈+綠燈亮,輕拍第三次綠燈亮,輕拍第四次綠燈+藍燈亮,輕拍第五次藍燈亮,輕拍第六次藍+紅燈亮,輕拍第七次是七彩慢閃
5、2小時定時功能:開機后無任何動作靜放2小時自動關機。有動作按鍵或拍動會自動延時2小時關機,無論是聲控觸發還是按鍵調亮度觸發都會重新計時。
二、電氣性能(VDD=3.0V,GND=0,Ta=25℃,)
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
工作電壓 | VDD | 2.2 | 3.0 | 5.0 | V | |
工作電流 | IOP | 1.5 | mA | |||
靜態電流 | ISTB | 5 | uA | VDD=5.0V | ||
驅動電流低電平輸出 | IOL | 21 | mA | VDD=5.0V,VOL=0.6V | ||
驅動電流高電平輸出 | IOH | 3.5 | mA | VDD=5.0V,VOH=VDD-0.6V | ||
過VDD極限電流 | IVDDmax | 50 | mA | |||
過GND極限電流 | IGNDmax | 50 | mA | |||
工作溫度 | TA | -20 | 25 | 85 | ℃ | |
儲存溫度 | Tstg | -40 | 25 | 150 | ℃ |
三、參考電路圖:

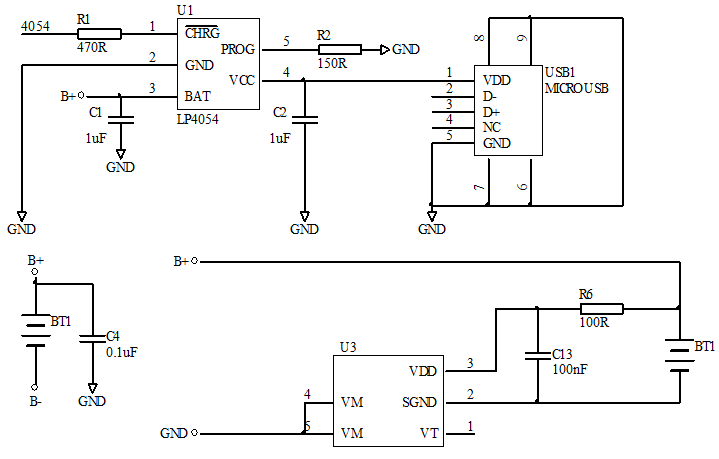

1、充電電源部分

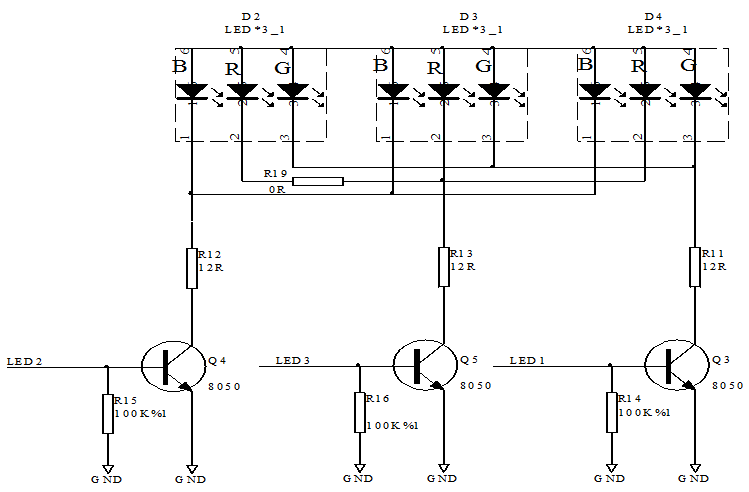

2、LED輸出部分

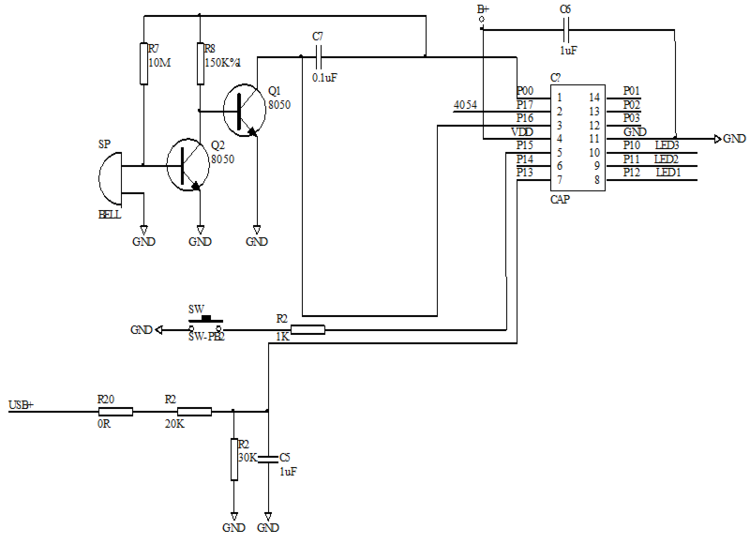

3、不帶AD檢測

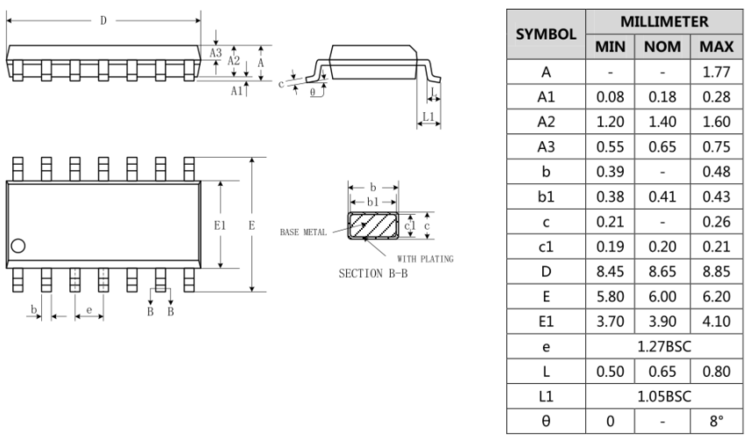

四、封裝尺寸圖SOP14
