一、特點描述

產品采用CMOS工藝，具有自身功耗低，工作電壓寬，抗干擾能力強等特點。IC主要應用在低壓直流電路中的4路8段LED閃爍等產品,可直接推動LED（負輸出），也可驅動三極管（正輸出），八段功能選擇應用，可按鍵選擇功能段?？梢赃x擇高電位輸出和低電位輸出。

二、功能描述：

利用按鍵，按一下改變一段變化，共有八段，功能如下：

第一段：自動各種功能連續變化(即power on時) (Combination)

即由第二段到第七段功能自動變化

第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)

第三段：跑馬式自動變化(四種速度變換) (Sequential)

第四段：?jiǎn)螣魸u明漸暗自動變化(三種速度變換) (SLO-GLO)

第五段：跑馬式前進及后退，星星閃爍自動變化 (Chasing/Flash)

第六段：四燈同時漸明漸暗自動變化(三種速度變換) (Slow Fade)

第七段：星星閃爍跑馬式自動變化 (Twinkle/Flash)

第八段：LED固定不閃 (Steady On)

詳細功能描述:

利用按鍵，按一下改變一段變化，共有八段，功能如下：

第一段：自動各種功能連續變化(即power on時) (Combination)

即由第二段到第七段功能自動變化（具體見后）

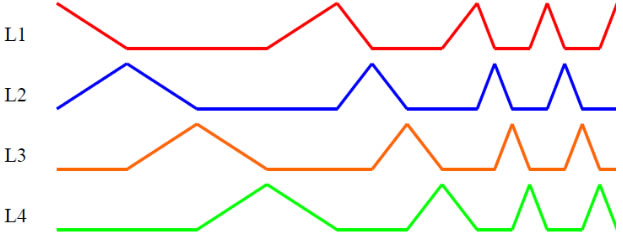

第二段：波浪式前進后退自動變化(二種速度變換) (In Waves)

波浪式前進

波浪式后退

此模式下，一個周期先快速波浪式前進16圈，再后退16圈，然后慢速波浪式前進8圈，后退8圈?？倳r(shí)間約20秒。

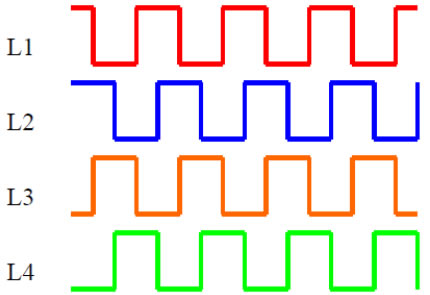

第三段：跑馬式自動變化(四種速度變換)

此模式下，一個周期內：最慢4圈（10秒）——中慢8圈（10秒）——中快16圈（10秒）——最快32圈（10秒）。總時間約40秒。

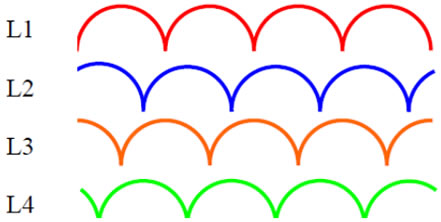

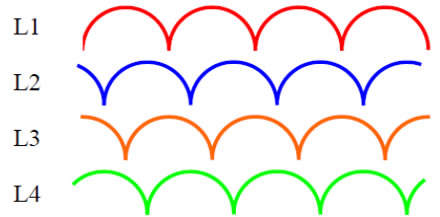

第四段：?jiǎn)螣魸u明漸暗自動變化(三種速度變換)

如圖所示，一個周期內慢速漸明漸暗一次（40秒）——中速漸明漸暗一次（20秒）——快速漸明漸暗2次（20秒）。每個燈之間相位差為180度。總時間80秒。

 第五段：跑馬式前進及后退，星星閃爍自動變化

跑馬式功能同第三段，星星閃爍同第七段，此段為兩者組合。一個周期內快速跑馬前進（1.25S）——星星閃(1.25S)——快速跑馬后退（1.25S）——星星閃（1.25S）?？倳r(shí)間5S。

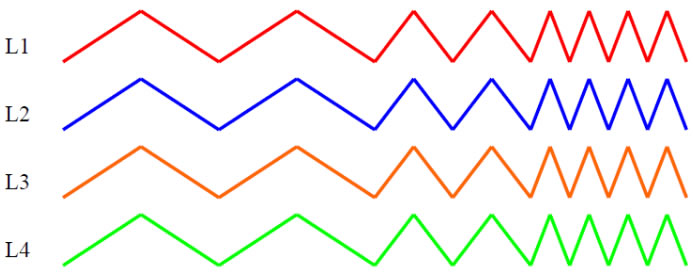

 第六段：四燈同時漸明漸暗自動變化(三種速度變換)

一個周期內慢速漸明漸暗兩次（40秒）——中速漸明漸暗兩次（20秒）——快速漸明漸暗4次（20秒）。每個燈同時漸明漸暗。

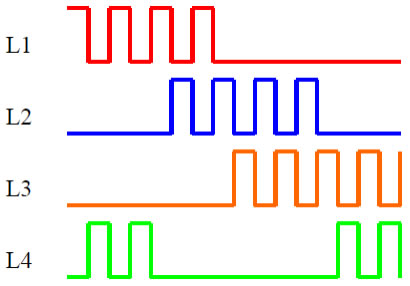

第七段：星星閃爍跑馬式自動變化

如圖，每一個小的閃亮?xí)r間為80MS，一個周期總時間為1280mS。一個循環共跑8個周期約10秒。

第八段：LED固定不閃

三、電氣性能 (VDD=3.0V，Ta=25℃)

四、PIN腳功能描述

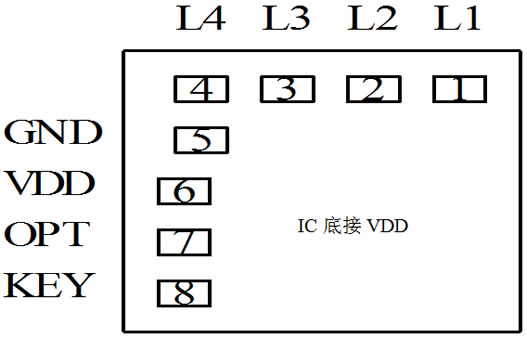

五、IC邦定腳位圖（IC底座接VDD、IC尺寸1200UM*1200UM）

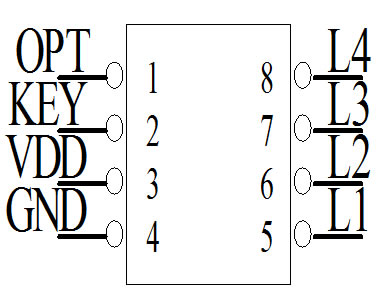

六、IC封裝腳位圖

七、參考電路

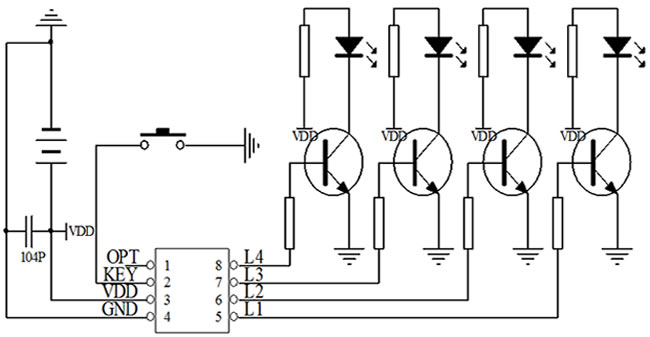

正輸出應用電路

負輸出參考電路

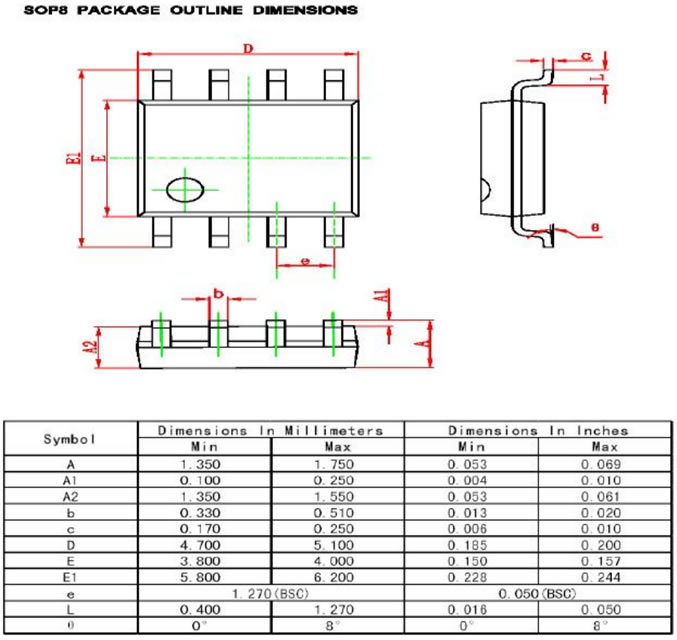

八、封裝尺寸圖
