1.發料 PCB之客戶原稿數據處理完成后，確定沒有問題并且符合制程能力后，所進入 的第一站，依工程師所開出之工單確定符合PCB基板大小、PCB之材質、層別 數目……等送出制材，簡單來說，即是為制作PCB準備所需之材料。 2.內層板壓干膜 干膜（Dry Film）：是一種能感光， 顯像， 抗電鍍， 抗蝕刻之阻劑。是將光阻劑以熱 壓方式貼附在清潔的板面…

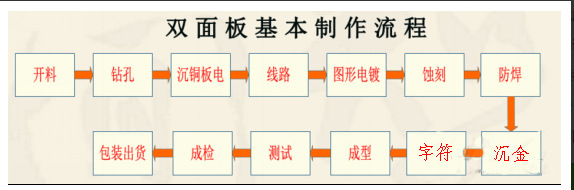

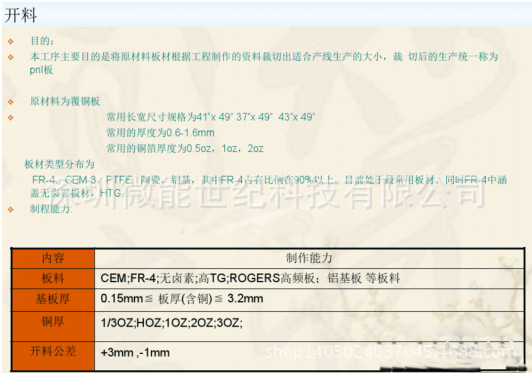

1.發料 PCB之客戶原稿數據處理完成后，確定沒有問題并且符合制程能力后，所進入 的第一站，依工程師所開出之工單確定符合PCB基板大小、PCB之材質、層別 數目……等送出制材，簡單來說，即是為制作PCB準備所需之材料。
2.內層板壓干膜 干膜（Dry Film）：是一種能感光， 顯像， 抗電鍍， 抗蝕刻之阻劑。是將光阻劑以熱 壓方式貼附在清潔的板面上。水溶性干膜主要是由于其組成中含有機酸根，會 與強堿反應使成為有機酸的鹽， 可被水溶掉， 其組成水溶性干膜，以碳酸鈉顯 像，用稀氫氧化鈉剝膜而完成的顯像動作。此步驟即將處理完之PCB表面”黏” 上一層會進行光化學反應之水溶性干膜，可經感光以呈現PCB上所有線路等之 原型。
3.曝光 壓膜后之銅板， 配合PCB制作底片經由計算機自動定位后進行曝光進而使 板面之干膜因光化學反應而產生硬化，以利后來之蝕銅進行。 曝光強度和曝光時間
4.內層板顯影 將未受光干膜以藥水去 掉留已曝光干膜圖案
5.酸性蝕刻 將裸露出來之銅進行蝕刻， 而得到PCB之線路。
6.去干膜 此步驟再以藥水洗去附著于銅板 表面已硬化之干膜，整個PCB線 路層至此已大致成型

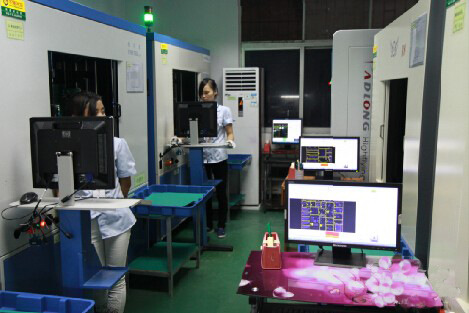

7.AOI 以自動光學對位檢修之機器， 對照正確之PCB數據進行對 位檢測，以檢測是否有斷路 等情形，若有這種情況再針 對PCB情況進檢修。
8.黑化 此步驟是將檢修完確認無誤之PCB 以藥水處理表面之銅，使銅面產生 絨毛狀，增加表面積，以利于二面 PCB層之黏合
9.壓合 壓合 用熱壓合之機器，在PCB上以鋼板重壓， 經一定時間后，達到所符合之厚度及確 定完全黏合后，二面PCB層之黏合工作 至此才算完成。

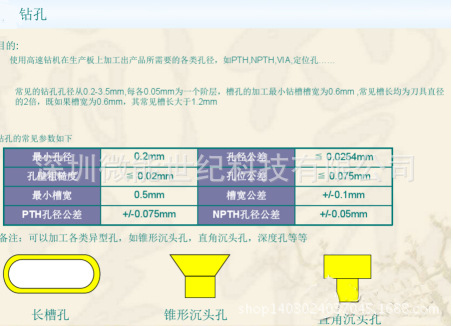

10.鉆孔 對照工程數據輸入計算機后，由計 算機自動定位，換取不同size之鉆頭 進行鉆孔。由于整面PCB已經被包 裝，需以X-RAY掃瞄，找到定位孔后 鉆出鉆孔程序所必需之位孔。
11.PTH 由于PCB內各層之間尚未導通，需在 鉆過之孔上鍍上銅以進行層間導通， 但層間之Resin不利于鍍銅，必需讓 其表面產生薄薄一層之化學銅，再進 行鍍銅之反應，使達到PCB之功用需求。
12.外層壓膜 前處理 經鉆孔及通孔電鍍后，內外層已 連通，接下來即在制作外層線路 以達電路板之完整。 壓膜 同先前之壓膜步驟，目的是為了 制作PCB外層。
13.外層曝光 同先前曝光之步驟
14.外層顯影 同先前之顯影步驟
15.線路蝕刻 外層線路在此流程成型
16.去干膜 去干膜 此步驟再以藥水洗去附著于銅板 表面已硬化之干膜，整個PCB線 路層至此已大致成型。
17.噴涂 把適當濃度的綠漆均勻地噴涂在PCB板上， 或者藉由刮刀以及網版，將油墨均 勻的涂布在PCB板上。
18.S/M 用光將須保留綠漆的部份產生 硬化，未曝到光的部份將會在 顯影的流程洗去
19.顯像 用水洗去未經曝光硬化部分，留下 硬化無法洗去之部分。將上好的綠 漆烘烤干燥，并確定牢實的附著著 PCB。
20.印文字 印文字 按照客戶要求通過合適的網板印上正 確的文字，如料號、制造日期、零件 位置、制造商以及客戶名稱等信息。

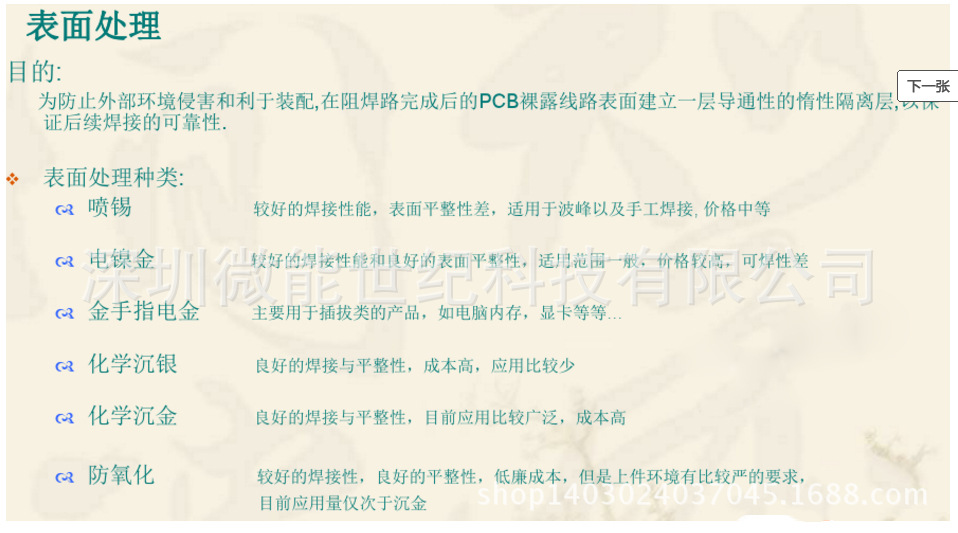

21.噴錫 為了 防止PCB裸銅面氧化并使其 保持 良好的焊錫性，板廠需對PCB進行表面 處理，如HASL、OSP、化學浸銀、化 鎳浸金……
22.成型 用數控銑刀把大Panel的PCB板裁成客 戶需要的尺寸。
23.測試 針對客戶要求的性能對PCB板做百分 之百的電路測試，以確保其功能性符合規格。
24.終檢 針對測試合格之板子，依據客戶外觀檢驗 范做百分之百檢驗外觀。
25.包裝
1)燈飾類：
護欄管(一段、六段)，流星燈，點光源，遙控?zé)簦枧_(tái)燈控制器，各類LED控制燈，LED手電筒等，游俠燈。
2)家電類：
電動牙刷，遙控窗簾，電風扇控制器，飲水機，空氣清新機，凈水機，冷氣機，除濕機，暖風機，排油煙機，消毒柜，電熱水器，電飯煲，咖啡機，豆?jié){機，熱水瓶，電烤箱，電熨斗，拉發機，充電器，電子稱,臺燈控制器，紅外感應開關等
3)玩具類：
RF/IR遙控飛機，RF/IR搖控車，PS機等
4)通訊類：
IC卡讀寫器，門禁系統, 無線音頻轉接控制器，電視遙控器，空調遙控器，機頂盒學習型遙控器，雷射筆，RF/IR，衛星無線切換開關，無線控制以及和其它IC配合通訊等
5)安防類：
汽車防盜器，電動車報警器，摩托車報警器，里程表，煙感報警器,家庭消防類煙感報警器，熱釋紅外報警器等
6)醫療保?。?/span>
針灸按摩器，足浴器，洗腳盆，震動馬達按摩器，甩脂機(腰帶)，腳底按摩器，腰部按摩器，捶背機，跑步機，溫度計,瘦身器等
硬件開發：
1)燈飾類： LED電源 ，LED光源PCB板， LED控制器 ，LED可控硅調光器/PWM/0-10V調光/2.4G遙控調光/紅外調光，LED變色溫電源,熱釋電人體紅外感應/聲光控感應控制器和電源等。
2)汽車LED和控制器 ：游俠燈，控制器，車載電源，汽車改裝燈飾，日間行車燈，LED大燈。
3)電動車LED和控制器 ：LED射燈，直流電機控制器。
4)移動電源 ：太陽能充電移動電源，普通移動電源；
5)太陽能控制器 ：各種家用和玩具類太陽能控制板，太陽能充電器，太陽能轉換器。
6)家電類：電動牙刷，遙控窗簾，電風扇控制器，飲水機，空氣清新機，凈水機，冷氣機，除濕機，暖風機，排油煙機，消毒柜，電熱水器，電飯煲，咖啡機，豆?jié){機，熱水瓶，電烤箱，電熨斗，拉發機，充電器，電子稱,臺燈控制器，紅外感應開關，WIFI智能家居產品.我司專業方案設計，程序開發。IC解密，PCBA板制作
